Редуктор червячный двухступенчатый Ч2-80/160

Редуктор червячный двухступенчатый — это надежное и проверенное решение для промышленных приводов, где требуется значительное снижение частоты вращения валов при одновременном увеличении крутящего момента. В отличие от одноступенчатых аналогов, двухступенчатые универсальные редукторы серии Ч2 обеспечивают более высокие передаточные числа, что делает их незаменимыми в тяжелонагруженных механизмах: конвейерных линиях, смесительных установках, подъемно-транспортном оборудовании и других узлах промышленных сборок.

Редуктор Ч2-80/160 технические характеристики предусматривает компактное размещение, самоторможение и плавную передачу усилия, а также совместимость с электродвигателями различных типов. Для достижения требуемых параметров вращения используется межосевое расстояние — 80/160, которое напрямую влияет на величину передаточного числа и устойчивость передачи.

Все редукторы Ч2:

• изготавливаются в соответствии с требованиями ГОСТа И ТУ;
• имеют продуманную систему смазки;
• рассчитаны на длительную эксплуатацию даже в условиях повышенной запыленности, вибрации или переменных нагрузок.

Передача вращения реализуется с учетом передаточного отношения — 100, 125, 160, 200, 400, 600, 1000, 1600, 2500, 4000, что обеспечивает плавность движения и высокий КПД. Для корректной работы привода также учитывается обороты вых. вала — 0,98 - 24, при которых обеспечивается оптимальное распределение нагрузки между ступенями редуктора.

Благодаря универсальным схемам подключения и возможности монтажа в различных положениях, двухступенчатый универсальный редуктор легко интегрируется в существующие приводы и механизмы. При этом конструкция рассчитана на передачу значительных нагрузок — крутящий момент — 1500, что делает устройство подходящим для оборудования с переменной мощностью и частотой пусков.

Эффективность всей системы во многом зависит от согласования параметров двигателя и редуктора. Поэтому для расчета энергопередачи учитывается мощность двигателя — 0,12 - 2,2, обеспечивающая стабильную работу механизма на длительных циклах.

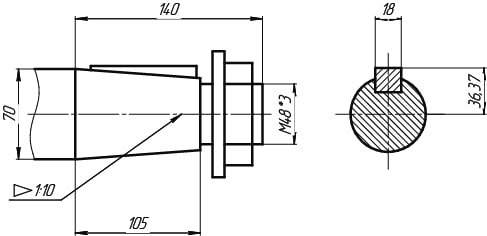

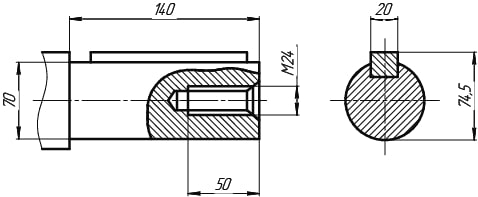

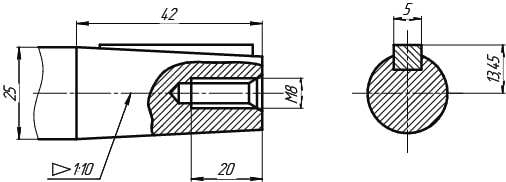

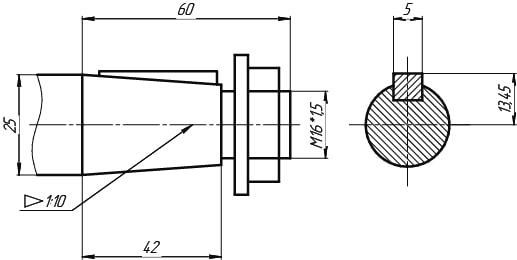

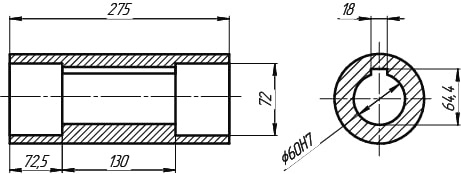

Дополнительно конструкция предусматривает различные варианты валов для интеграции с приводом — исполнение конца выходного вала — Ц, К, П (Цилиндрический, Конический, Полый), что позволяет адаптировать редуктор под требования конкретного оборудования.

Если вы ищете технически обоснованное решение для вашего производства, обратите внимание на червячный редуктор Ч2-80/160 — его технические характеристики, включая крутящий момент и передаточное отношение, подобраны для максимальной эффективности в реальных условиях эксплуатации.

Пример условного обозначения червячного редуктора Ч2-80/160

Ч2-80/160-160-12-21-1-Цвх/Квых, где

Ч2 — модель;

80 - габарит редуктора 1 ступени.

160 - габарит редуктора 2 ступени

160 — передаточное число;

12 — вариант сборки, тихоходная ступень: выходной вал вниз;

21 — быстроходная: вход сбоку;

Вход — цилиндрический, выход — конический.

ЦКП — Ц - цилиндрический, К - Конический, П - Полый
